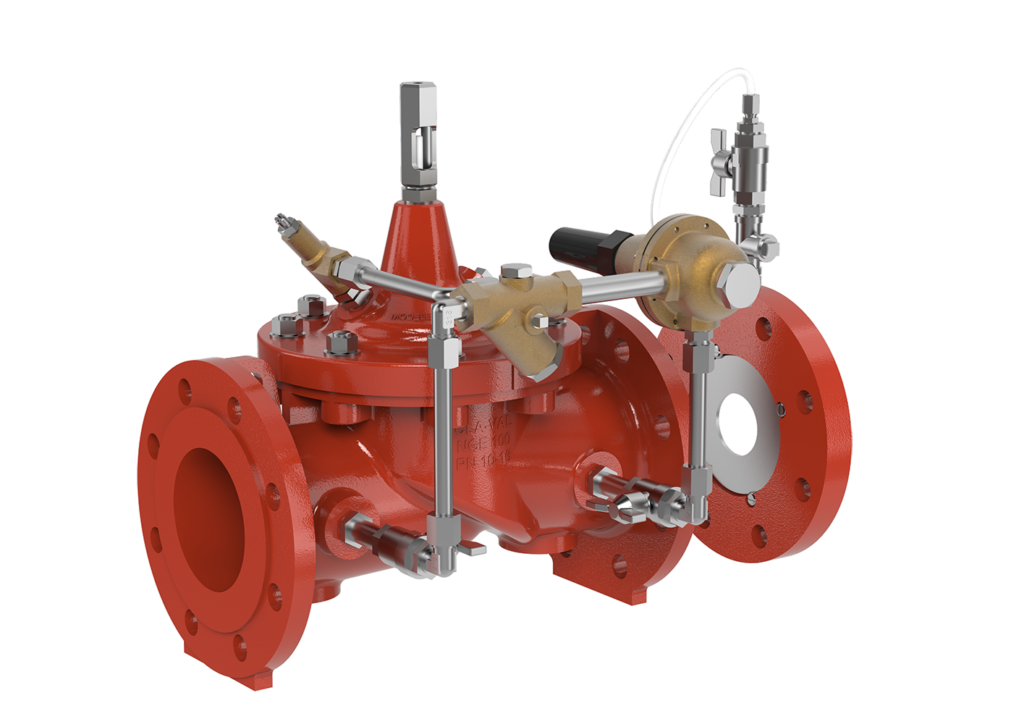

Cla-Val 40-01

Válvula Limitadora de Caudal

A válvula limitadora de caudal 40-01, limita o caudal para um valor predefinido, independentemente da variação das condições hidráulicas a montante.

• A válvula limitadora de caudal série 40-01 é de fácil utilização, fiável e precisa.
• Funcionamento totalmente automático.
• Fácil ajuste e manutenção.
• Fabrico com materiais de elevada qualidade.
• Suporte e assistência técnica Cla-Val a nível mundial.

Corpo e Tampa
Em FFD EN-GJS-400 com revestimento epoxy alimentar 250μm
Disco Superior da Membrana e Disco Porta Junta
Aço inox AISI316L
Disco Guia e Veio
Aço inox AISI316L
Junta da Sede
EPDM aprovado para água potável
Diafragma
Nilon reforçado com borracha sintética Bruna-N
Sede
Substituível em Aço inox AISI316L
Mola e Parafusaria
Aço inox AISI303
Indicador Posição com Purga
Alumínio e vidro, perfeitamente estanque

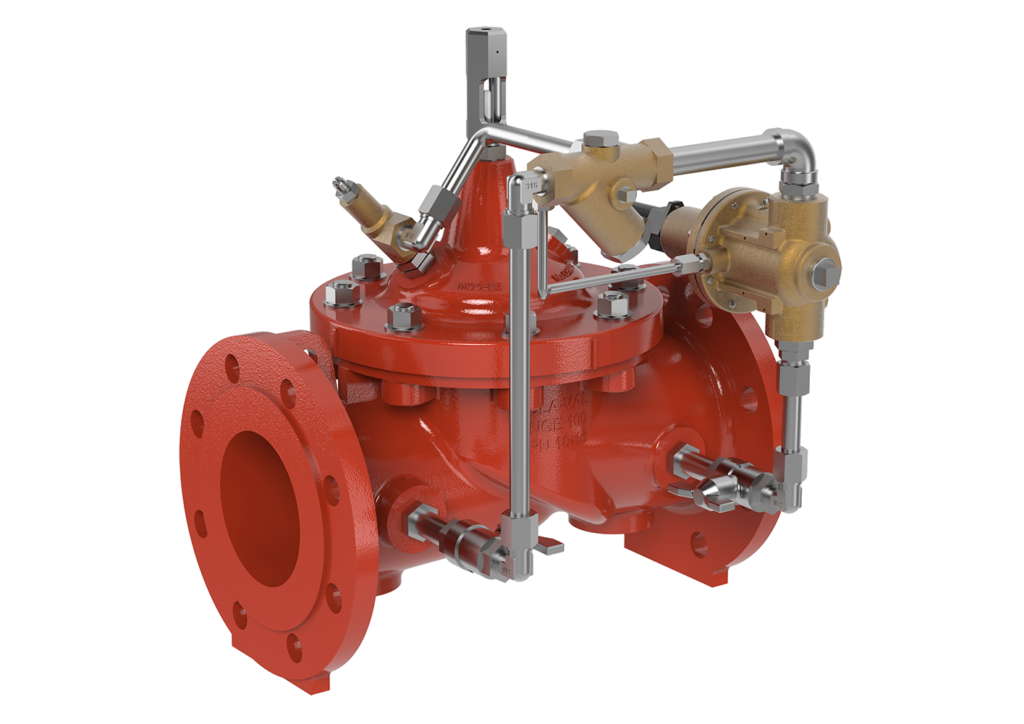

Cla-Val 50-01

Válvula Sustentadora / Alívio de Pressão a Montante

A válvula sustentadora/alívio de pressão série 50-01 estabiliza a
pressão a montante, independentemente das variações de pressão e caudal a jusante. No caso da aplicação da válvula sustentadora, esta fixa uma pressão mínima a montante e disponibiliza o caudal
remanescente para jusante. No caso da aplicação da válvula de alívio de pressão, esta fixa uma pressão máxima a montante a partir da qual abre para evitar pressão excessiva na rede.

• A válvula sustentadora/alívio de pressão série 50-01 é de fácil
utilização, fiável e precisa.
• Funcionamento totalmente automático.
• Fácil ajuste e manutenção.
• Fabrico com materiais de elevada qualidade.
• Suporte e assistência técnica Cla-Val a nível mundial.

Corpo e Tampa
Em FFD EN-GJS-400 com revestimento epóxi alimentar 250µm
Disco Superior da Membrana e Disco Porta Junta
Aço inox AISI316L
Disco Guia e Veio
Aço inox AISI316L
Junta da Sede
EPDM aprovado para água potável
Diafragma
Nylon reforçado com borracha sintética Bruna-N
Sede
Substituível em Aço inox AISI316L
Mola e Parafusaria
Aço inox AISI303
Piloto 2 Vias
Bronze conforme a norma ASTM B62 (sede substituível em aço inox AISI316L)
Circuito Hidráulico
Aço inox AISI316
Válvula Agulha
Bronze conforme a norma ASTM B62 (apenas p/ controle da velocidade de abertura)
Indicador Posição com Purga
Alumínio e vidro, perfeitamente estanque
Manómetros
Aço inox AISI304

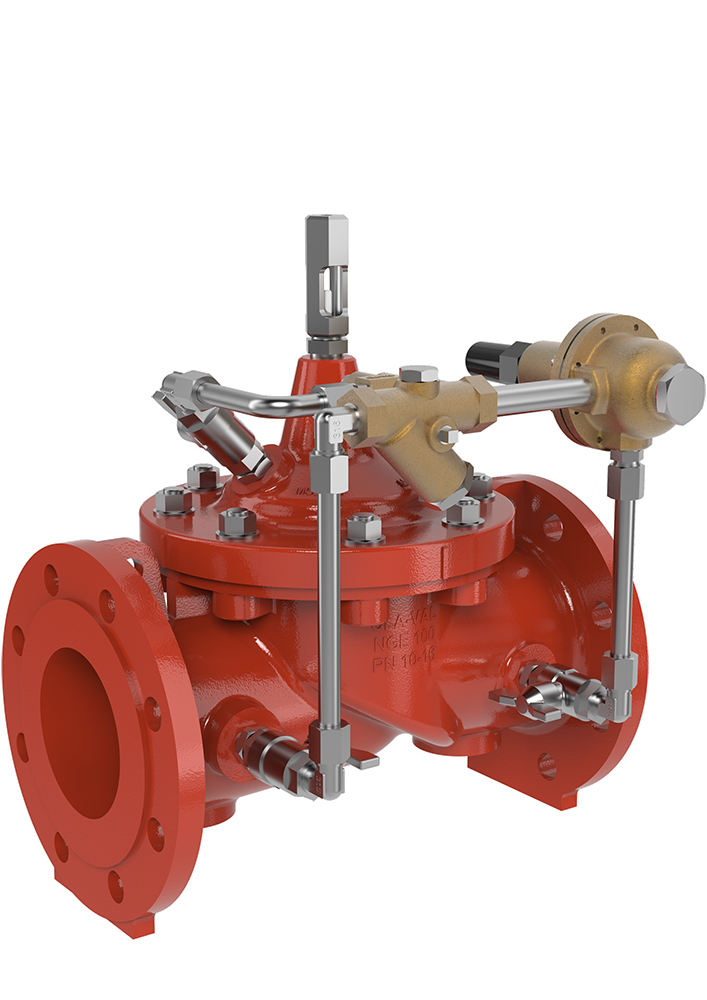

Cla-Val 90-01

Válvula redutora e estabilizadora de pressão a jusante

A válvula redutora de pressão série 90-01 reduz e estabiliza a pressão elevada à entrada, para uma pressão inferior a jusante, independentemente das variações de pressão e caudal a montante.

  • A válvula redutora de pressão série 90-01 é de fácil utilização, fiável e precisa.
  • Funcionamento totalmente automático.
  • Fácil ajuste e manutenção.
  • Fabrico com materiais de elevada qualidade.
  • Suporte e assistência técnica Cla-Val a nível mundial.
Corpo e Tampa
Em FFD EN-GJS-400 com revestimento epóxi 250µm
Disco Superior da Membrana e Disco Porta Junta
Em FFD EN-GJS-400 com revestimento epóxi 250µm
Disco Guia e Veio
Aço inox AISI316
Junta da Sede
EPDM aprovado para água potável
Diafragma
Nylon reforçado com borracha sintética Bruna-N
Sede
Substituível em Aço inox AISI316
Mola e Parafusaria
Aço inox AISI303
Piloto 2 Vias
Bronze conforme a norma ASTM B62 (sede substituível em aço inox AISI316)
Circuito Hidráulico
Aço inox AISI316
Válvula Agulha
Bronze conforme a norma ASTM B62 (apenas p/ controle da velocidade de abertura)
Indicador Posição com Purga
Alumínio e vidro, perfeitamente estanque
Manómetros
Aço inox AISI304

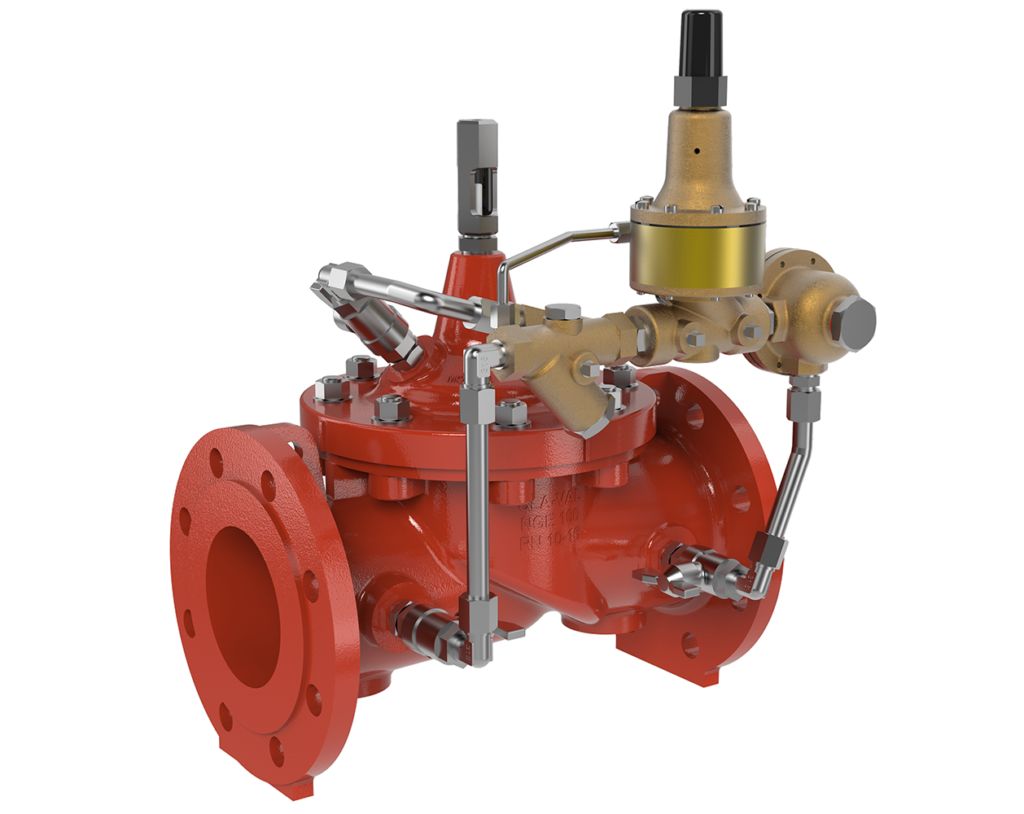

Cla-Val 92-01

Válvula redutora e sustentadora de pressão a montante

A válvula redutora e sustentadora de pressão série 92-01 reduz a pressão elevada à entrada, para uma pressão inferior a jusante, independentemente da pressão a montante e das variações de fluxo.

  • A válvula sustentadora/alívio de pressão série 92-01 é de fácil utilização, fiável e precisa.
  • Funcionamento totalmente automático.
  • Fácil ajuste e manutenção.
  • Fabrico com materiais de elevada qualidade.
  • Suporte e assistência técnica Cla-Val a nível mundial
Corpo e Tampa
DN 1’’ a DN 36’’ - ferro fundido dúctil de acordo com a norma ASTM A536; DN 1’’ a DN 16’’ - aço fundido ou bronze de acordo com as normas ASTM A216-WCB e ASTM B62
Disco Superior da Membrana e Disco Porta Junta
DN 1’’ a DN 36’’ - ferro fundido dúctil de acordo com a norma ASTM A536; DN 1’’ a DN 16’’ - aço fundido ou bronze de acordo com as normas ASTM A216-WCB e ASTM B62
Guia do Disco e Tampa da Mola
Bronze (standard); aço inoxidável (opcional) tipo 303
Disco
Borracha sintética modelo Bruna-N
Diafragma
Nylon reforçado com borracha sintética Bruna-N
Haste, Mola e Parafusaria
Aço inoxidável
Unidade Piloto
Bronze conforme a norma ASTM B62

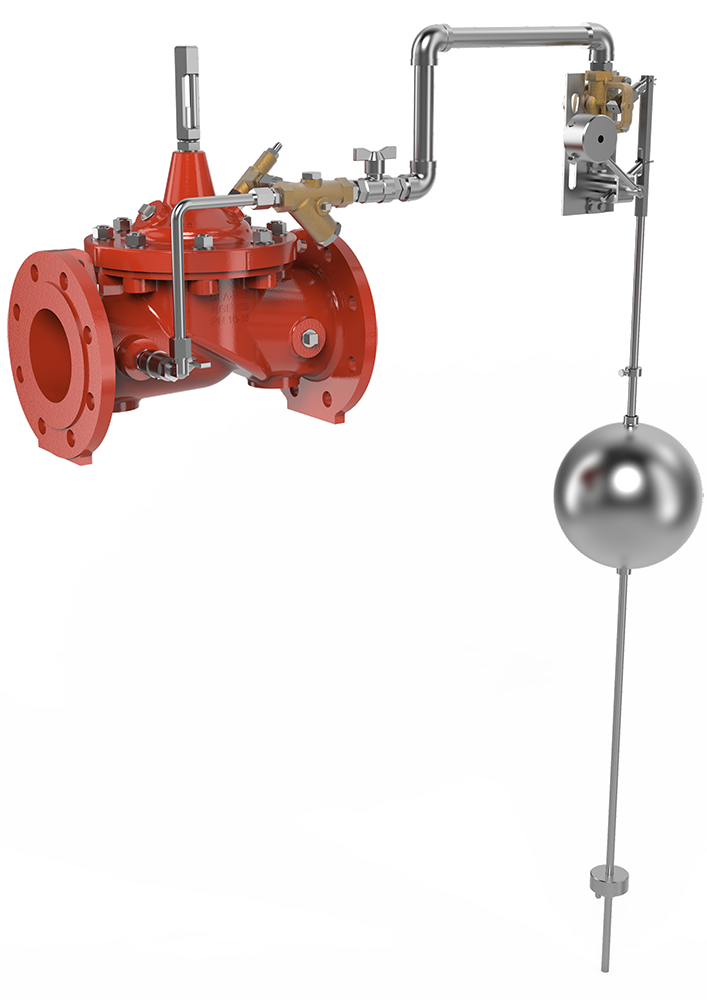

Cla-Val 100-CF9

Válvula flutuadora de controlo de nível

A Válvula flutuadora de controlo de nível, série 100-CF9 é de fácil utilização, fiável e precisa.

  • Funcionamento totalmente automático;
  • Fácil ajuste e manutenção;
  • Fabrico com materiais de comprovada qualidade;
  • Suporte e assistência técnica Cla-Val a nível mundial.
Corpo e Tampa
Em FFD EN-GJS-400 de acordo com EN 1563 (GG 40 DIN 1693)
Haste
Em aço inoxidável AISI 303
Boia Flutuadora
Em aço inoxidável polido AISI 304
Diafragma e Disco de Retenção
Ferro fundido dúctil de acordo com a norma ASTM A536; Aço fundido ou bronze de acordo com as normas ASTM A216-WCB e ASTM B62
Guia do Disco e Tampa da Mola
Bronze (standard); aço inoxidável (opcional) tipo 303
Disco
Borracha sintética modelo Bruna-N
Diafragma
Nilon reforçado com borracha sintética modelo Bruna-N
Mola e Parafusaria
Aço inoxidável
Unidade Piloto
Bronze conforme a norma ASTM B62

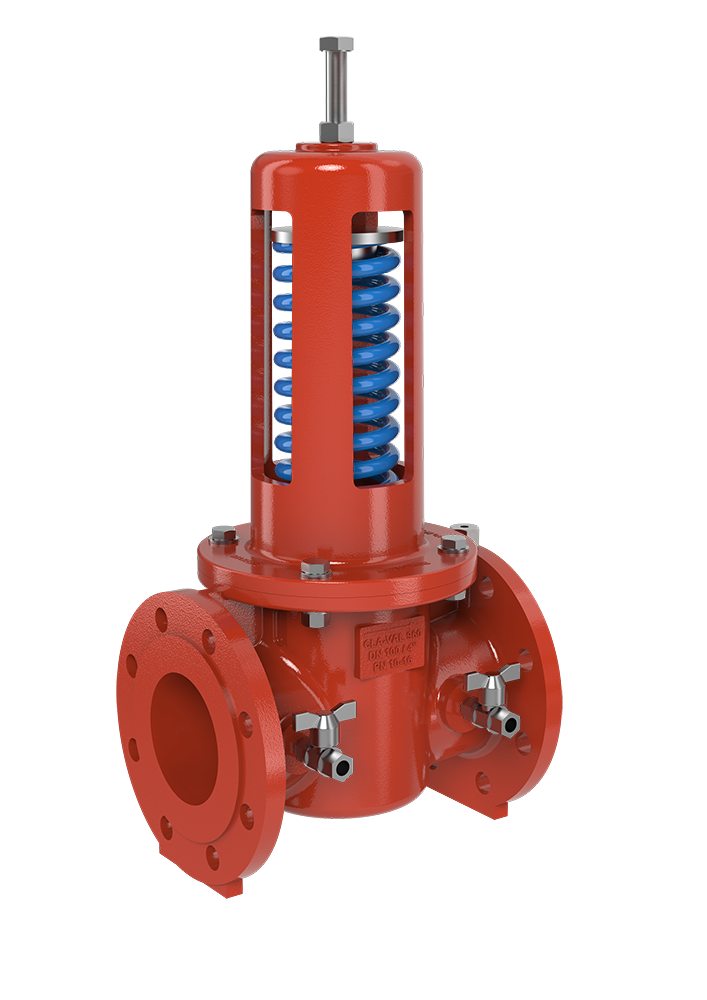

Cla-Val AQUA 80-960

Válvula redutora de pressão mecânica

A válvula redutora de pressão mecânica série AQUA 80-960 A reduz uma pressão elevada à entrada, para uma pressão inferior a jusante, independentemente da pressão a montante e das variações de fluxo.

  • A válvula redutora de pressão mecânica série AQUA 80-960 A é de fácil utilização, fiável e precisa;
  • O seu modelo simples e robusto confere-lhe um funcionamento estável, manutenção mínima assim como uma variada gama de posições de montagem;
  • Uma única mola e a manutenção da tampa são características únicas deste modelo. Todas as partes móveis se encontram numa única zona facilmente acessível pelo topo;
  • Esta válvula é adequada para o uso em redes de incêndio, visto que permite um caudal de 4 m/s;
  • Corpo e tampa com revestimento interior e exterior em resina epoxi de alta qualidade aplicada electrostaticamente com espessura mínima de 250 µm;
  • De entre as numerosas vantagens da utilização da válvula redutora de pressão mecânica, salienta-se a sua utilização em:
    • Redes de abastecimento e distribuição de água municipais;
    • Redes de incêndio;
    • Construção em altura;
    • Instalações industriais;
    • Redes de rega.
Corpo e Tampa
Em FFD EN-GJS-400 de acordo com EN 1563 (GGG 40 DIN 1693)
Sede
Em aço inoxidável AISI 316
Retenção do Disco
Em aço inoxidável AISI 303/304
Êmbolo / Pistão
Em bronze de acordo com a norma ASTM B 62
Mola
Em aço
Parafusaria
Em aço inoxidável
Temperatura de Serviço
De 1º C a 60º C
Pressão de Serviço
A montante: máximo 40 bar

A jusante: 2 a 14 bar

Ensaio Hidráulico
De acordo com DESP 97/23/CE
Flanges
PFA 10 bar - ISO PN 10 | PFA 16 bar - ISO PN 16 | PFA 25 bar - ISO PN 25 | PFA 40 bar - ISO PN 40
Classe de Vazamento
De acordo com a norma ANSI/FCI 70-2 CLASS III
